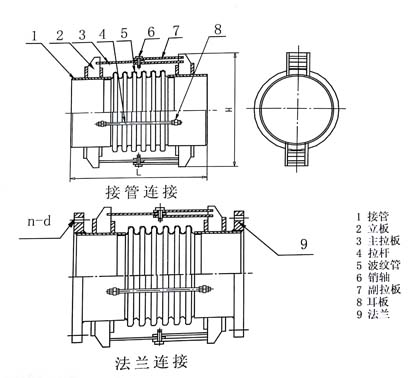

一、產品結構簡圖

二、產品特點

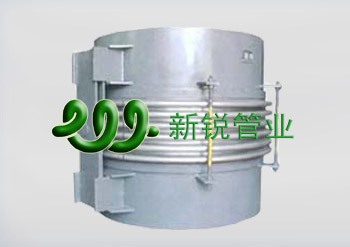

　　此類膨脹節由接管、波紋管及與接管相連的一對鉸鏈構成。它只能吸收單平面的角向位移。吸收空間位移時應該有兩個或三個角向型膨脹節組合使用。膨脹節的鉸鏈具有承受內壓推力的能力。

三、產品安裝使用注意事項

　　1.膨脹節上的小拉桿是安裝、運輸、調整用的，不可作為承力件，產品在管道上安裝完畢后，必須拆除小拉桿，方可投入運行。

　　2.當要求膨脹節角變形較大或系統工作壓力較高時，推薦產品在安裝時進行“冷緊”，一般為50%冷緊或100%冷緊。冷緊的優點主要在于改善膨脹節及管線的穩定性。

　　3.安裝時注意膨脹節鉸鏈轉動平面，必須與位移平面一致。
