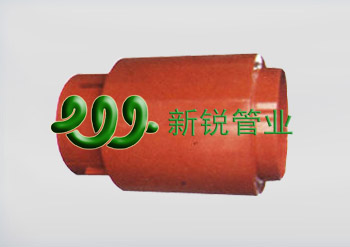

一、產品結構簡圖

二、產品特點

　　無約束型波紋補償器具有強力的支撐和定向性能。非常可靠的柱狀穩定性，改變以往軸向波紋膨脹節易發生的"扭彎"和失穩現象，波紋管波數較多，同時可采用多層、補償量大等優點。無約束是國以往的軸向型波紋補償器對使用有較多約束條件而得名的，無約束波紋補償器完全消除了以往軸向型補償器對導向支架L1≤4DgL2≤14Dg和L3要求，使用約束波紋補償器可使管道的所有支架間距均可任意。無約束膨脹節用于管道的軸向補償，補償量大，具有強力自導向和超強的抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意。


三、產品安裝使用注意事項

　　由于無約束型波紋補償器自身具有強力支撐和固定性能，因此，無約束型波紋補償器取消了拉伸工作外，還大大地寬松了安裝要求。無約束型波紋補償器可像一段短管一樣安裝于管道中，不必按照其它軸向型波紋補償器通常要求的全線鋼管接好后再割下和膨脹節等長的管道的方法。還由于無約束型波紋補償器堅固的外殼，也方便了運輸、安裝和保溫。但仍需注意以下幾點

　　1.定向保護套不得與堅固物碰撞，一面妨礙導項圈的位移。

　　2.管道內工作介質應進行氯離子和氧離子消除處理，氯離子含量不應超過25PPm。當膨脹節靠近地面安裝或在地溝內安裝時，要有良好的排水措施，未經特殊處理的無約束型波紋補償器不得浸泡在污水中。

　　3.安裝時要注意導流筒的方向與介質流動方向一致。

　　4.無約束型波紋補償器允許不超過1.5倍公稱壓力的系統水壓試驗。

　　5.壓力試驗必須在固定支架安裝完畢后進行。
