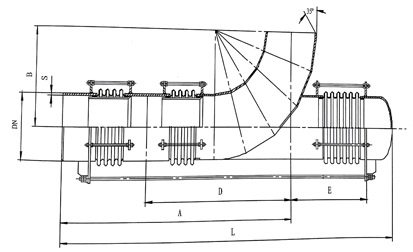

一、產品結構簡圖

二、產品特點

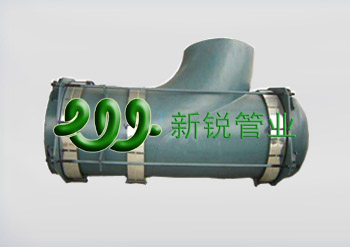

　　 曲管壓力平衡型波紋補償器，由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

三、安裝使用注意事項

　　1.曲管壓力平衡型波紋補償器是按照GB/T12777-99和美國《EJMA》標準輔助計算機優化設計、制造而成，適用于石化、鋼鐵、電力、有色金屬等部門，安裝在管道的拐彎處或與設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。

　　2.曲管壓力平衡型波紋補償器常用于泵、壓縮機、汽輪機及其他對載荷敏感的管道系統。能迅速衰減由于啟動、停車等引起系統壓力波振動，消除水擊，且能吸振降噪，保證設備安全運行。

　　3.0.2MPa系列產品可用于介質溫度≥150℃  ,全真空到0.2MPa壓力范圍，如電廠的汽機排氣管等;0.6MPa系列產品可用于介質溫度達250 ℃ ，工作壓力達0.6MPa，如壓縮機的排氣管道或石油化工的工藝管道等。

　　4.大拉桿，是承受壓力載荷的構件，吸收橫向位移時相對于撐板要有一定量偏擺，使用時其上的緊固螺母要旋到位又要避免旋壓過緊而影響活動。

　　5.表中所列產品裝有內襯筒，介質從彎頭流入，若介質流向與示意圖相反，即從通道端流入，彎頭流出，則用戶應在訂貨合同或協議中明文說明，以使產品制造時，將內襯筒掉頭安裝。

　　6.產品中的小拉桿是安裝、運輸、調整時起作用，不可作為承力件，小拉桿在管道安裝完畢后必須拆除，方可投入運行。

　　7.如果您所需要的產品，其工作溫度、工作壓力、規格尺寸、彈性力、材料、連接尺寸等另有要求時，請與我公司聯系，我們將為您專門設計制造。
