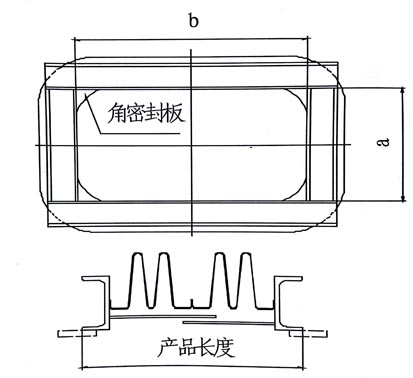

一、產品結構簡圖

二、產品特點

      矩形金屬補償器也稱補償器、矩形膨脹節、波紋伸縮器，具有軸向、橫向、角向補償功能，主要用于輸送氣體或含塵氣體管道及風機出口，用來吸收位移和（或）減振。我公司積累多年設計、生產矩形波紋補償器的經驗，優化的波形參數使產品具有結構緊湊、補償量大、剛度小、壽命長等特點，矩形波紋補償器采用耐磨導流板和內設隔熱層技術，防止沖刷介質進入波紋管，有著更好的波紋管隔溫和補償器耐磨效果，使矩形波紋補償器能夠超常使用。產品經批量生產鑒定，已經普遍使用在電廠、冶金、石化、水泥等諸多行業的煙、風、除塵、風機管道上。

三、產品安裝使用注意事項

　　 1.補償器在安裝前應先檢查其型號.規格及管道配置情況，必須符合設計要求。

　　2.對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。

　　3.需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

　　4.嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能.降低使用壽命及增加管系.設備.支承構件的載荷。

　　5.安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

　　6.管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

　　7.補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

　　8.水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

　　9.水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。

　　10.與補償器波紋管接觸的保溫材料應不含氯。
