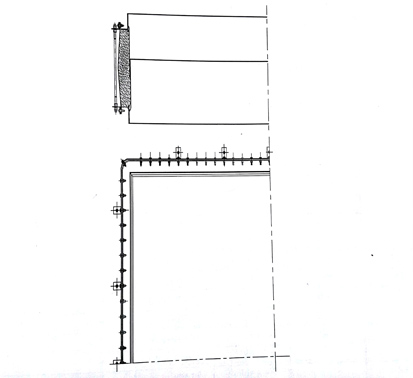

一、產品結構簡圖

二、產品特點

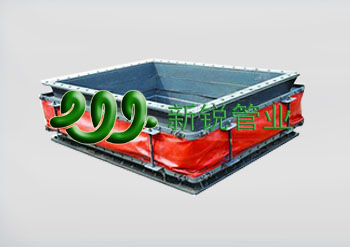

　　矩形織物補償器可補償軸向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減震等特點，特別適用于熱風管道及煙塵管道，廣泛應用于鋼鐵廠、冶煉廠、石油化工廠、火力發電廠、水泥廠及原子能電廠等排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備的出入口處。

　　矩形織物補償器具有良好的綜合性能，使其在許多工程領域得以廣泛應用。工作壓力不高的通風、除塵排煙和空調保溫管道及設備通常使用平誠撲償器。在管道系統中，如果同時存在因溫度變化而引起的熱應力、設備的振動和固定支撐產生的局部應力以及系統安裝偏差產生的應力，采用硬性連接方式，必然會導致管道系統在最薄弱處發生形變或破壞。

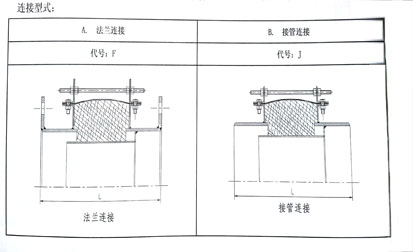

　　連接方式：①法蘭連接式 ②接管連接式

　　矩形織物補償器的主要特點有以下幾個方面：

　　1、補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。

　　2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維織物補償器較好的補償了安裝誤差。

　　3、消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。

　　4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維織物補償器可簡化設計，避免使用大的支座,節省大量的材料和勞動力。

　　5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。

　　6、密封性能好：纖維織物補償器有比較完善的生產裝配系統，可保證無泄露。

　　7、體輕、結構簡單、安裝維修方便。

三、產品安裝使用注意事項

　　1.法蘭螺栓應逐步均勻地加壓擰緊，所有螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可加弱簧墊圈，以防螺母松動。

　　2.補償器與配套平焊法蘭之間應按工作溫度選用相應橡膠石棉墊片。

　　3.在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。

　　4.焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。

　　5.焊接作業時作遮蓋物遮住橡膠(織物)表面，防止焊渣損傷產品。
