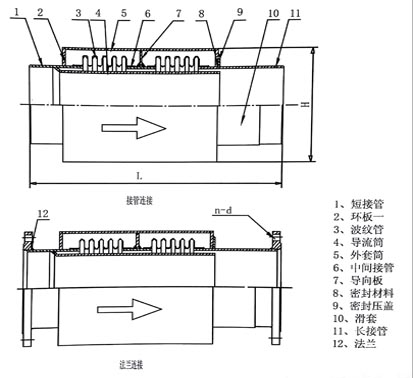

一、產品結構簡圖

二、產品特點

　　此類膨脹節的基本性能與軸向內壓型波紋補償器相同，增加了外殼與導向環，因此可直埋地下，同時該類膨脹節安裝簡單，其抗彎能力可以不考慮管道下沉的影響，廣泛用于補償熱力管道的冷熱變形。

三、產品安裝使用注意事項

　　 1.內襯筒方向應與介質流向一致(膨脹節上有流向標志)。

　　2.現場安裝完后，必須拆除小拉桿。

　　3.所有固定支座處的管道分支為加強焊。

　　4.保溫管頂?shù)穆裆顟?yīng)介于0.7-1.2米。

　　5.保溫管與膨脹節埋于地下時，四周需用力度小于20mm的沙子填充，且厚度不小于200mm，然后再覆蓋原土。

　　6.膨脹節安裝時要求管道有較好的對中性，建議采用全線管道焊好后割下，再與膨脹節焊接的方法。
