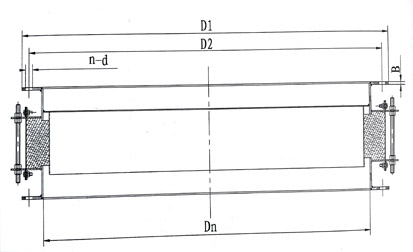

一、產品結構簡圖

二、產品特點

　　 圓形非金屬織物補償器主要由非金屬圈帶、隔熱材料和鋼結構件組成，其中非金屬圈帶由纖維織物、硅橡膠、氟料等性能優異的非金屬材料優化結合而成，其產品強度、補償量、密封性、耐腐蝕性及壽命等性能指標均可與國外同類產品相媲美。主要特點：

　　   1、補償熱膨脹:可以補償多方向，大大優于只能單式補償?shù)慕饘傺a償器。

       2、補償安裝誤差:由于管道連接過程中，系統誤差再所難免，非金屬織物補償器較好的補償了安裝誤差。

       3、消聲減振:纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。

       4、無反推力:由于主體材料為纖維織物，無力的傳遞。用非金屬纖維補償器可簡化設計，避免使用大的支座,節省大量的材料和勞動力。

       5、良好的耐高溫、耐腐蝕性:選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。

       6、密封性能好:有比較完善的生產裝配系統，非金屬柔性補償器可保證無泄露。

       7、體輕、結構簡單、安裝維修方便。

三、產品安裝使用注意事項

　　 1.法蘭螺栓應逐步均勻地加壓擰緊，所有螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可加弱簧墊圈，以防螺母松動。

　　2.補償器與配套平焊法蘭之間應按工作溫度選用相應橡膠石棉墊片。

　　3.在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。

　　4.焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。

　　5.焊接作業時作遮蓋物遮住橡膠(織物)表面，防止焊渣損傷產品。
